Проектирование частного водостока

Ливневая канализация, иначе говоря, ливневка, представляет собой сложнейшую инженерную систему, состоящую из сборников воды, труб, коллекторов, решёток и дренажей, необходимых для сбора осадков, как дождя, так и врезультате разморозки льда и снега. Очень остро стоит проблема сбора воды, во время паводка, вода собирается как с крыш и площадок с водостойкими покрытиями, так и с дорог. Водосточные системы проектируют как для отдельно стоящих зданий на частных участках или для нескольких зданий, так и для государственных построек. Как и при строительстве любой другой инженерной системы, в первую очередь требуется составить проект, составление проекта водосточной канализации не исключение.

В начале проектирования необходимо определить вид системы водоотведения, составить схему расположения будующих коммуникаций, места вывода воды и места расположения точек забора воды. Проектирование ливневой канализации позволит определить:

Какие материалы будут использоваться;
Сколько соответствующих материалов потребуется для реализации проекта;
Последовательность выполнения работ;
Примерное время необходимое на выполнение работ;
Потребуется использование тяжелой техники;

Как итог, появится возможность примерного подсчета стоимости реализуемого проекта.

Важно! При проектировании дренажной системы и ливневой канализации, необходимо, чтоб эти системы распологались параллельно, а именно дренажная система, по уровню, должна располагаться ниже чем ливневая канализация.

На этапе проектирования необходимо определиться с видом ливневой канализации Виды ливневой канализации можно разделить по нескольким параметрам:

По методу отвода воды;
По типу водоотводов;

Три типа ливневой канализации по способу отвода воды

Существует три типа ливневой канализации по способу отвода воды, выпадающих в виде осадков:

Закрытый водоотвод

Закрытый водоотвод позволяет оставлять нетронутым внешний вид участка и предоставляет возможность использовать поверхность для собственных нужд (выращивание сада, огорода или клумб). При устройстве такого водостока, вырываются траншеи, ширина которых составляет 50 сантиметров, а глубина от 0,7 до 1,5 метров. Естественно, делаются они с уклоном в сторону установки дренажного колодца или нахождения естественного водоема.

Данный тип ливневки считается самым сложным, потому что необхоимо произвести гидравлические расчеты. В данном случае осадки попадают в ливневку через специальные сборники - решетки, лотки, дождеприемники. Далее собранная вода поступает в трубы, и самотеком (или с помощью насоса) поступает в водосборные коллекторы, которые выводят воду в водоемы или очистные сооружения.

Как правило, ливневая канализация закрытого типа используется, в основном для городских водосточных сетей, где необходимо использование поверхности над водостоком для других нужд. Но иногда этот вариант водоотведения лучше всего подходит для частных территорий, что позволяет спрятать не красивые участки коммуникаций, например, газоном или клумбами.

Открытый водоотвод

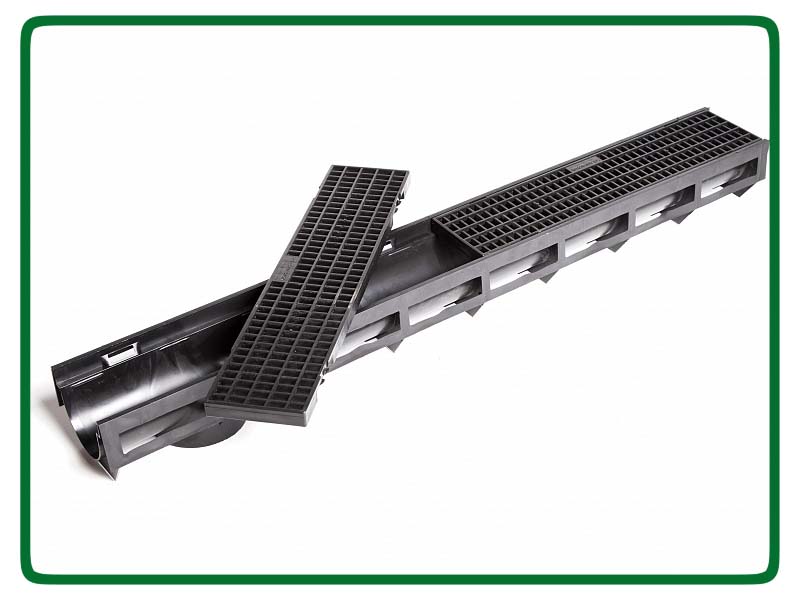

Самым простым типом водоотвода является - открытый водоотвод.Открытый водоотвод представляет собой систему открытых лотков, другим словом, канав, выкопанных под наклоном к собирающему коллектору. В данном случае, вода естестыенным путем попадает в канавы и стекает в коллектор. Как правило лотки закрываются съемными решетками. Решетки позволяют задерживать посторонний мусор и листья, это предотвращает попадание мусора в коллектор. Этот вариант часто используют для дачных участков.

Смешанный водоотвод

Средним по сложности вариантом водоотвода является смешанный водоотвод. Смешанный водоотвод подразумевает проектирование и строительство одновременно открытых и закрытых водоотводов, это способствует снижению стоимости водосточной сети, а также позволяет использовать преимущества обоих типов водоотводов.

Виды водосточной канализации по типу водоотводов (по типу сбора воды).

Точечный водоотвод необходим для ликвидации излишков осадков на локальных участках, например террас, сбор осадков под кровельными водостоками, разных низменностей и пр.Точечный водоотвод представляет собой систему локальных дождеприемников, которые соединены в единую систему при помощи труб. В этом случае, предусматривается установка точек забора воды под кровельными водосточными трубами и в низких местах участка.

Смешанный водоотвод

Линейный дренаж осуществляет сбор поверхностных вод (талых вод или атмосферных осадков) со значительной площади, бетонных поверхностей, стаянок и пр.

Проектирование ливневой канализации

При застройке населенных пунктов или новых микрорайонов невозможно исключить часть плана, посвященную сооружению линейной канализации. Аналогичные меры и необходимы при проектировании частных участков, однако об этом приходится заботиться хозяину самостоятельно.

При строительстве таких коммуникаций, как ливневая канализация, необходимы глубокие знания и опыт, поэтому расчет основных параметров, лучше поручить квалифицированным специалистам, так как это производятся по сложнейшим формулам и требуют глубоких познаний.

Документы, необходимые при проектировании

При формировании проекта необходимо строго придерживаться санитарных и строительных правил. Если проводится расчет ливневой канализации – СНИП 2.04.03-85 является главным нормативным документом. В СНИП-е содержатся все необходимые формулы, которые требуются для осуществления расчетов, также описаны требования к материалам, используемым при строительстве и правила проведения монтажа.

Кроме СНИП 2.04.03-85, при проектировании также используются и санитарные правила – 2.1.5.980-00, ГОСТ 3634-99, ГОСТ 21.604-82 и прочие.

Порядок составления проектов

Ввиду сложности проектирования, данную работу по разработке проектной документации предоставляют компетентным организациям, имеющим разрешение к выполнению работ такого типа. Для того, чтобы приступить к написанию проекта, специалистам требуется получить сведения, описанные ниже:

План территории, на которой будет производиться строительство ливневой канализации;
Результаты геологической разведки участка, то есть характер грунтов;
План будующих застроек, чтобы не пришлось переделывать коммуникации;
Техническое условие на подключение к централизованным системам (если такое планируется);
Методы организации сбора и отведения вод, желаемые заказчиком.

На основании выше указанных сведений, составляется техническое задание, по которому в будующем и составляется проект.

Что представляет собой готовый проект ливневой канализации?

Когда проектирование ливневки закончено, заказчик получает документ, в состав которого, входят разделы:

Общие параметры и данные.
Схемы спроектированных водосточных сетей.
Предпологаемый план участка, с указанием мест расположения узлов проектируемой системы.
Подробное описание используемого оборудования.
Предпологаемая стоимость выполненных работ.

Правильно составленный проект это четкая и последовательная инструкция строительства. Процесс проектирования предпологает наличие глубоких познаний, практического опыта и высокой компетенции . Данную работу следует поручать только опытным специалистам.

Не имея опыта и специальных технических знаний в проектировании можно уже на этапе проектирования совершить огромные ошибки, что, в дальнейшем, скажется на функционировании будующей канализационной сети. Настоятельно рекомендуем Вам обращаться в компетентные проектные компании.
